견고한 인라인, 온라인, 접이식 프로브 - 작동 중에 프로브를 점검하거나 청소해야 할 때 라인에서 사용되며, 접이식 어셈블리를 통해 공정 라인에서 프로브를 제거하여 현장 또는 외부에서 검증하고 청소할 수 있습니다.
- 컴팩트하고 매우 견고한 디자인
- 최대 580psi(40bar)의 압력 등급
- EX 본질 안전 센서 인증(IECEx, ATEX) 가능
- 피깅, 대형 라인 및 탱크에 설치에 적합
- 1 1/2” NPT 볼 밸브를 통한 격리 프로세스

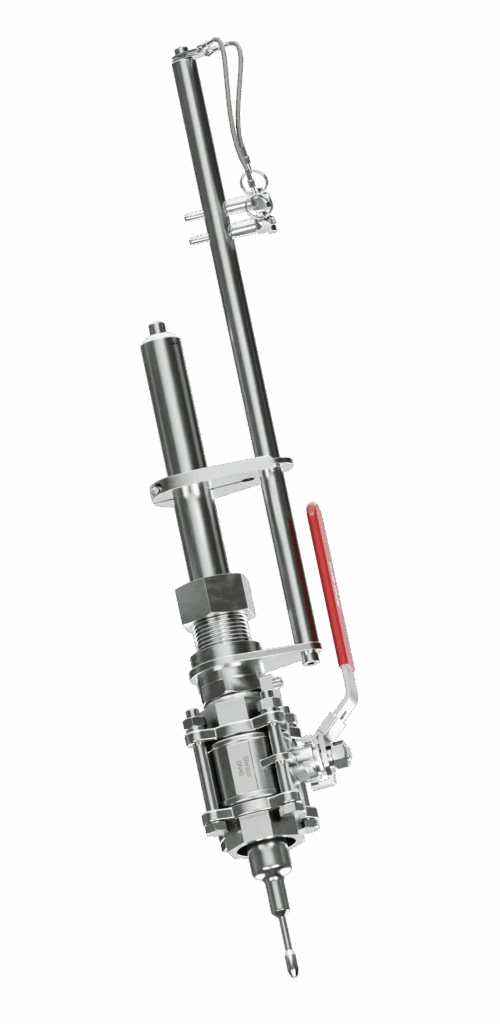

Rheonics RPA는 SRV 인라인 공정 점도계 및 SRD 인라인 밀도 및 점도계용으로 설계된 접이식 프로브 시스템입니다. Type-SR X8: 텔레튜브 초장 삽입 프로브, 그리고 긴 삽입 프로브 SRV-X5, SRD-X5.

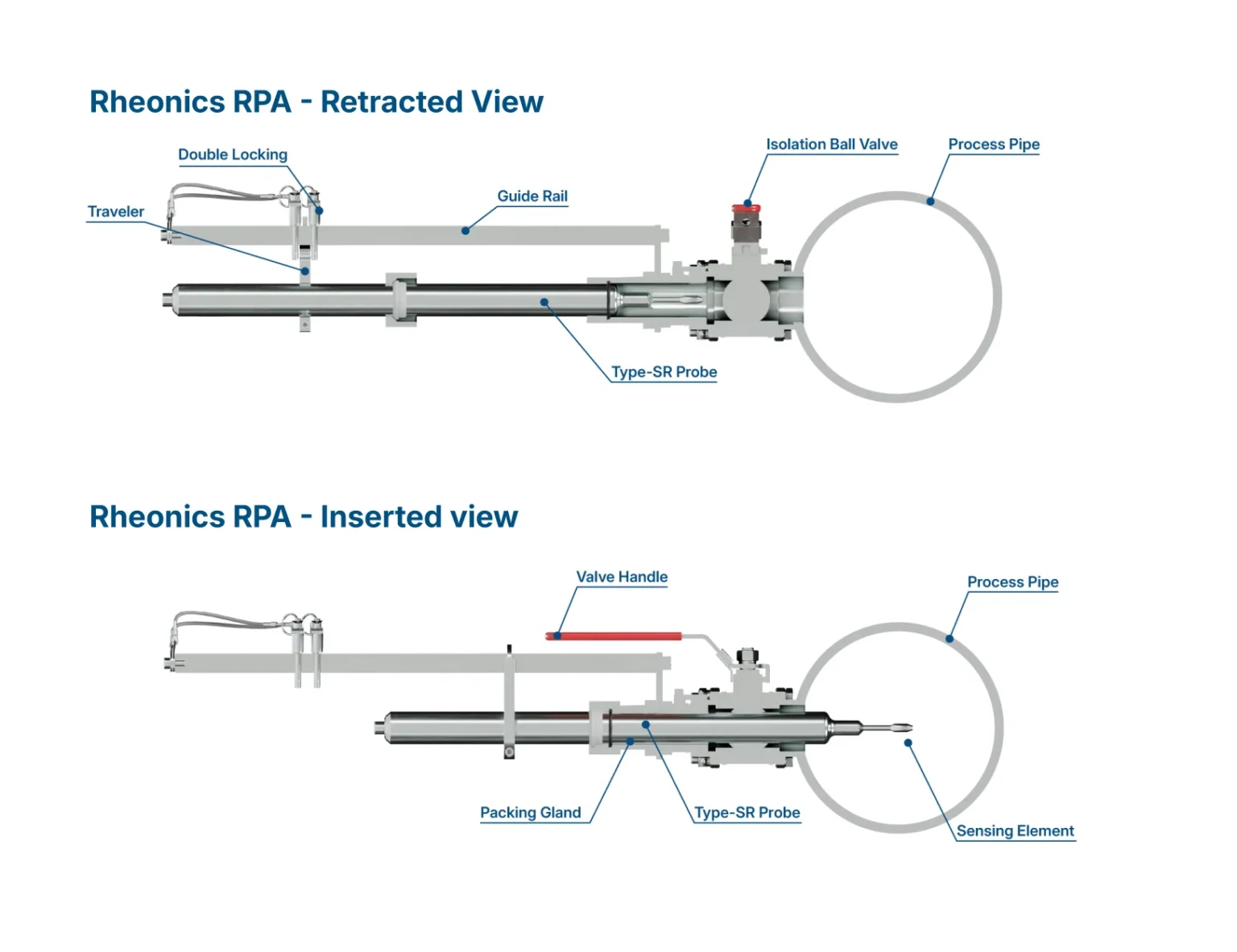

이 접이식 시스템은 시스템에 부착된 1 1/2인치 볼 밸브를 열고 닫아 설치된 라인이나 탱크를 비우지 않고도 프로세스에서 프로브를 제거하거나 분리하는 데 사용되며, 생산 프로세스를 중단하지 않고 유지 관리, 청소 또는 교체하는 데 필요할 수 있습니다. Rheonics RPA 시스템은 작동 중에 높은 압력(최대 40bar)을 유지하며, 프로브를 수동으로 수축시키고 담그려면 주변 압력이 필요합니다.
수축식 어셈블리는 피깅 작업 중에 프로브를 라인에서 분리할 수 있으므로 라인을 피깅할 때 매우 유용합니다. 프로브를 완전히 분리하는 대신, 수축 기능을 사용하여 라인 내에서 프로브를 빼내 피깅 장치 경로에 있는 장애물을 제거하는 것이 시간 효율적인 방법입니다. 피깅 작업이 완료되면 프로브를 다시 삽입할 수 있습니다.
또한, 접이식 어셈블리는 또 다른 중요한 기능을 제공합니다. 작동 중 프로브 검사 또는 세척을 용이하게 하는 것입니다. 이 어셈블리를 사용하면 현장 또는 외부 검증 및 세척을 위해 공정 라인에서 프로브를 분리할 수 있어 최적의 성능과 유지 보수를 보장합니다.
비디오 설명:
| 센서 호환성 | 점도계 SRV 밀도 및 점도계 SRD |
| 프로브 재료 | 스테인레스 스틸 316L |
| 프로브 길이 | 사용자 정의 |
| 프로세스 연결 | 1 1/2” NPT 나사산 |
| 압력 범위 | 최대 580psi(40bar) |

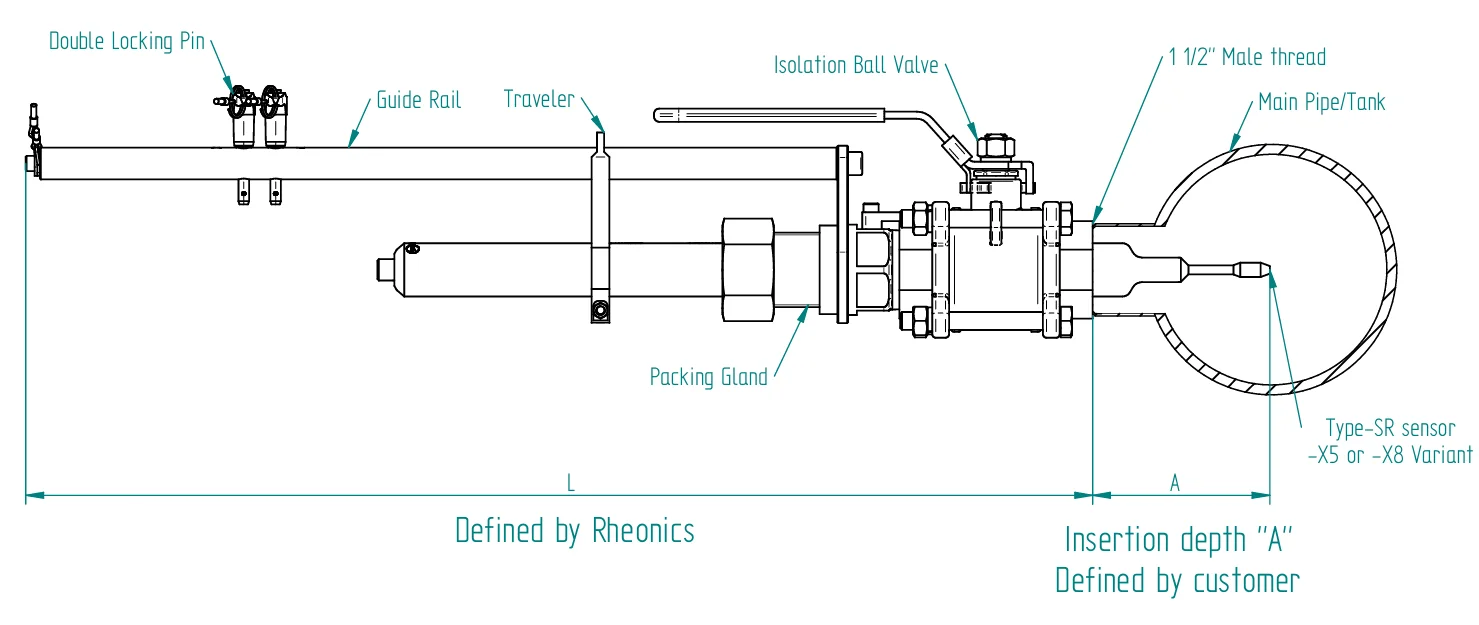

이 제품의 경우 삽입 길이(A)는 고객이 결정하는데, 이는 프로세스에 통합하는 데 필요한 프로브의 침수를 의미합니다. 한편, 시스템의 총 길이는 다음과 같이 정의됩니다. Rheonics 삽입 길이(A)를 기준으로 합니다.

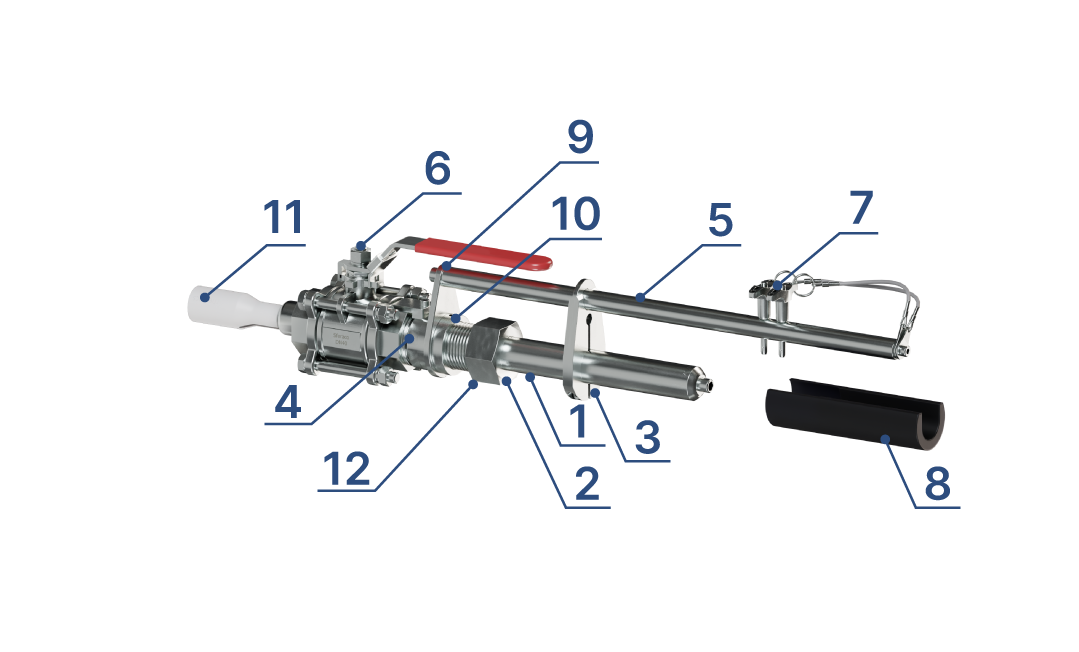

Rheonics RPA는 -X5 또는 -X8 Type-SR 센서 프로브, 1 1/2” 볼 밸브(BV1N50-RPA) 및 압축 너트(CN-RPA)를 사용하는 전체 수축식 시스템과 함께 제공되어 전체 조립품이 최대 40bar까지 정격화되도록 보장합니다.
| 항목 | 암호 | 이름 |
|---|---|---|
| 1 | SRV/SRD-X5/X8 | 센서 프로브 |
| 2 | CN-RPA | 압축 너트 |
| 3 | TS-RPA | 여행자용 안내서 |
| 4 | 1N50-RPA | 1 1/2” NPT 어댑터 |
| 5 | RD-RPA | 가이드 레일 |
| 6 | BV1N50-RPA | 1 1/2” NPT 나사산 볼 밸브 |
| 7 | LP-RPA | 잠금 핀 |
| 8 | SS-RPA | 서포트 슬리브 |
| 9 | ST-RPA | 정적 가이드 슬래브 |
| 10 | AN-RPA | M42 어댑터 너트 |
| 11 | SR-HD-PS | 보호 슬리브 |
| 12 | OR-RPA | 30x3 mm FKM O-ring (이미지에 숨겨져 있음) |

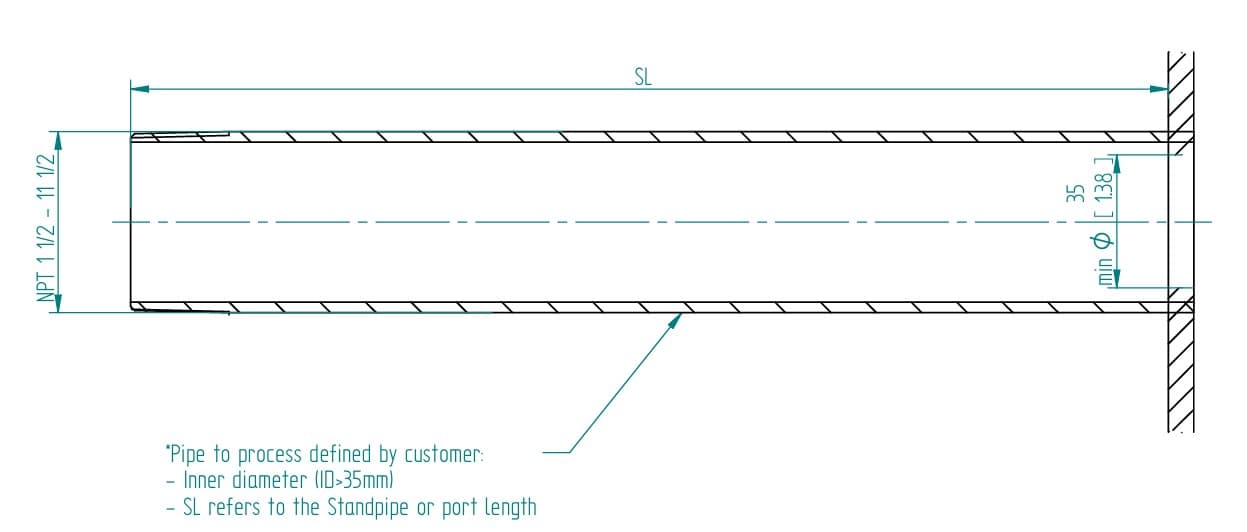

The Rheonics 수축식 프로브(RPA)는 1 1/2인치 NPT 수나사를 사용하여 공정에 원활하게 통합될 수 있으며, 이를 통해 밸브를 안전하게 나사산으로 체결할 수 있습니다. 예를 들어, 스탠드파이프를 사용하거나 어댑터가 있는 기존 포트를 사용하여 필요한 나사산으로 전환할 수 있습니다.
센서 프로브의 적절한 침수 및 수축을 보장하기 위해 설치 시 최소 내경이 ⌀35mm여야 합니다.
- 설치 지점을 식별하고 정의합니다.
- RPA 시스템 조립.
- 시스템의 침수와 수축을 시작합니다.
참고: 프로세스에 압력이 가해지는 경우 프로브를 절대 수축시키지 마십시오. 프로브, 작업자 및 프로세스가 손상될 수 있습니다.

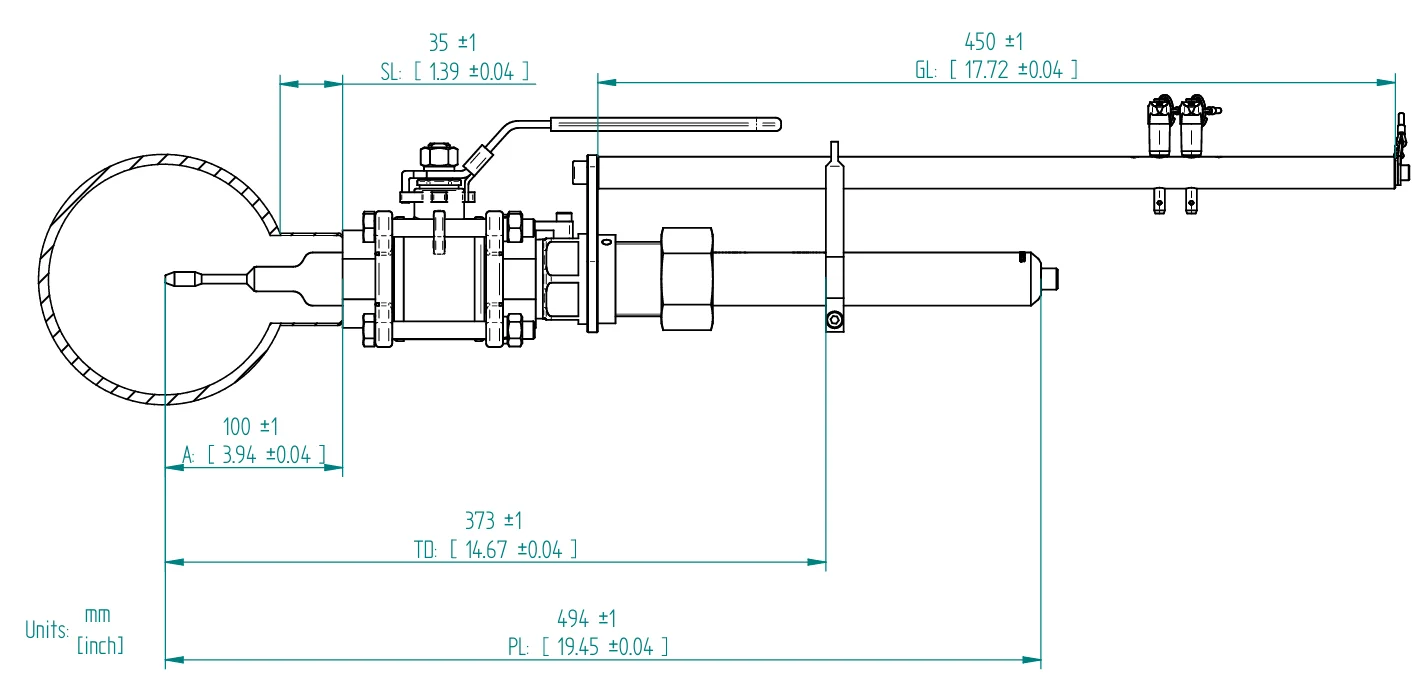

아래 이미지는 프로브 총 길이(PL)가 488mm인 SRD-X5 변형을 사용하여 100mm 삽입 길이(A)를 구현한 예를 보여줍니다.
| mm의 길이 | ||||
|---|---|---|---|---|
| 유체 삽입 길이(A) | 100 | 300 | 500 | 700 |
| 프로브 총 길이(PL) - SRV-X5용 | 494 | 694 | 894 | 1094 |
| 프로브 총 길이(PL) - SRD-X5용 | 488 | 688 | 888 | 1088 |
| 프로브 총 길이(PL) - SRV-X8용 | 470 | 716 | 962 | 1208 |
| 프로브 총 길이(PL) - SRD-X8용 | 464 | 710 | 956 | 1202 |
| 가이드 로드 총 길이(GD) | 450 | 650 | 850 | 1050 |
| 권장 최대 배관 길이(SL) | 35 | 235 | 435 | 635 |
| 팁에서 APC까지의 거리(TD) | 373 | 573 | 773 | 973 |
정교하고 특허받은 3세대 전자 장치가 센서를 구동하고 응답을 평가합니다. 초고속 및 견고한 전자 장치와 포괄적인 계산 모델이 결합되어 업계 최고 수준의 빠르고 정확한 센서를 구현합니다. RPA 센서는 매초 실시간으로 정확한 유체 측정값을 제공하며, 내장된 온도 센서는 유체의 온도를 즉시 측정합니다.
A: 접이식 프로브 어셈블리
B: 센서 유형(SRV 또는 SRD)
C: 습윤 물질
D: 인증(선택 사항)
E: 밀도 범위(SRD 버전에만 해당)
F: 밀도 교정(SRD 버전에만 해당)
G: 점도 범위
H: 점도 교정
I: 전자 제품 변형
J: 통신 프로토콜
K: 온도 등급
L: 압력 등급
M: 변형 디자인(아래 옵션 참조)
- XW: X5와 X8 변형 중에서 선택하세요
- AYYY: 필요한 삽입 길이(스탠드파이프 길이와 필요한 침지 길이를 고려하세요)
N: 케이블 변형 및 길이
